گلند های کابل DeDe Electric Group

گلندهای کابل برای اتصال امن انتهای کابل به یک وسیله که عموما دستگاه، تابلو یا جعبه توزیع، و یا محفظه روشنایی برق است، استفاده می گردد. گلندهای کابل به طور موثری از ورود گرد و غبار، آب، روغن، مواد شیمیایی، و حشرات به درون دستگاه، تابلو، یا محفظه مورد نصب جلوگیری می کند. گلند به گونه ای طراحی شده که پس از ورود کابل به گلند و رد شدن آن از “واشر محافظ کابل”، علاوه بر آب بندی دستگاه یا تابلو در محل ورود کابل، از آسیب کابل توسط بدنه فلزی و غالبا تیز بدنه دستگاه، تابلو، یا محفظه ای که سوراخ جهت عبور کابل در آن ایجاد گردیده است جلوگیری می کند. عدم استفاده از گلند، به خصوص در محیط با ارتعاش بالا، موجب آسیب دیدگی و حتی پارگی کابل در دراز مدت در محل تلاقی کابل با دستگاه، تابلو، یا محفظه می گردد. استفاده از پلاستیک های مهندسی با دوام در تولید انواع پلاستیکی گلند، و برنج با آبکاری نیکل در انواع فلزی، طول عمر طولانی گلند را تضمین می نماید. گلندها بر روی کلیه کابل ها، اعم از کابل های قدرت، کنترل، ابزار دقیق، اطلاعات، ارتباطات، … مورد استفاده می باشند.
انواع گلند های DeDe Electric Group ذیلا معرفی می گردد.

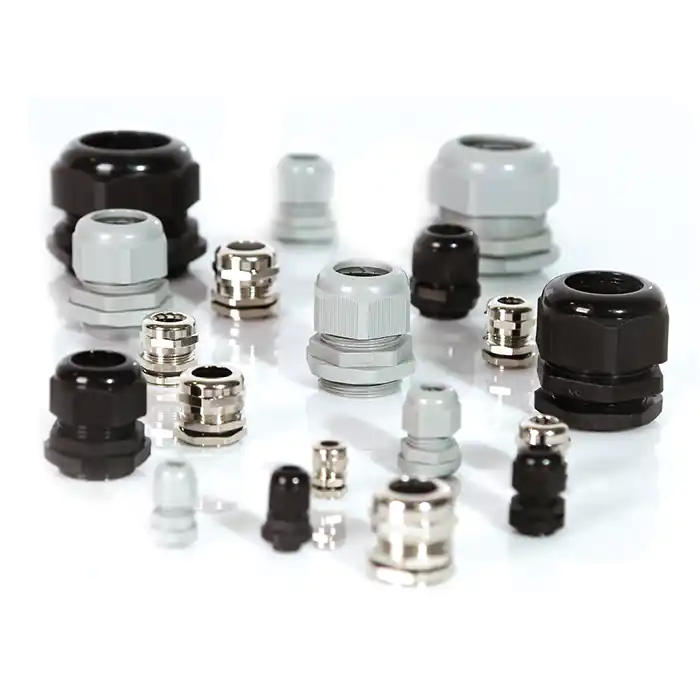

انواع گلند کابل

۱ – گلند های پلاستیکی با استاندارد رزوه PPG) PG)

الف) توضیحات:
رزوه گلندهای PPG بر اساس استاندارد ” Panzergewinde ” آلمان طراحی و ساخته شده است. این گلندها در ۱۱ سایز مختلف، از PG7 تا PG63 می باشند که هر سایز، بازه قطری کابل مخصوص به خود را پوشش می دهد. نایلون تنش زدایی شده به کار رفته در این گلندها از نوع پلی آمید ۶ خود خاموش شونده بوده و دارای خواص اشتعال-مقاوم و اشتعال-خاموش شونده با استاندارد UL 94 V-2 می باشد. همانطور که در تصویر مشخص است، گلندهای پلاستیکی PPG دارای پنج قسمت می باشد: “مهره تثبیت کننده”، “واشر آب بندی”، “بدنه و چنگال”، “واشر محافظ کابل” و “درپوش”.

اجزاء تشکیل دهنده گلند پلاستیکی

ب) مشخصات

  • استاندارد رزوه: (Panzergewinde (DIN 40430
  • جنس: واشر آب بندی و واشر محافظ کابل از نئوپرن خود خاموش شونده، سایر بخش ها از پلی آمید ۶ خود خاموش شونده
  • درجه حرارت کاری: مقاوم در برابر حرارت لحظه ای تا ۱۲۰ + درجه سانتیگراد و دمای متغیر در بازه زمانی طولانی مدت از ۴۰ – الی ۱۰۰ + درجه سانتیگراد
  • درجه حفاظت: IP68
  • رنگ: خاکستری (رنگهای دیگر در صورت درخواست)
شماتیمک گلند پلاستیکی رزوه پی جی

ج) شیوه کد گذاری کالا:

شیوه کد گذاری گلند پلاستیکی رزوه PG

۲ – گلندهای پلاستیکی با استاندارد رزوه متریک (PMG)

الف) توضیحات:
رزوه گلندهای PMG بر اساس استاندارد واحد اندازه گیری استاندارد ISO ، یعنی متریک )میلی متر( طراحی و ساخته شده است. این گلندها در ۸ سایز مختلف می باشد که هر سایز، بازه قطری کابل مخصوص به خود را پوشش می دهد. نایلون تنش زدایی شده به کار رفته در این گلندها از نوع پلی آمید ۶ خود خاموش شونده بوده و دارای خواص اشتعال-مقاوم و اشتعال-خاموش شونده با استاندارد UL 94 V-2 می باشد همانطور که در تصویر مشخص است، گلندهای پلاستیکی PMG دارای ۵ پنج قسمت می باشد: “مهره تثبیت کننده”، “واشر آب بندی”، “بدنه و چنگال”، “واشر محافظ کابل” و “درپوش”.

اجزاء تشکیل دهنده گلند پلاستیکی

ب) مشخصات:

  • استاندارد رزوه: متریک (میلیمتر)
  • جنس: واشر آب بندی و واشر محافظ کابل از نئوپرن خود خاموش شونده، سایر بخش ها ازپلی آمید ۶ خود خاموش شونده
  • درجه حرارت کاری: مقاوم در برابر حرارت لحظه ای تا ۱۲۰ + درجه سانتی گراد و دمای متغیر در بازه زمانی طولانی مدت از ۴۰ – الی ۱۰۰ + درجه سانتی گراد
  • درجه حفاظت: IP68
  • رنگ: مشکی (رنگهای دیگر در صورت درخواست)
شماتیک گلند پلاستیکی رزوه متریک

ج) شیوه کد گذاری کالا:

شیوه کد گذاری گلند پلاستیکی رزوه MG

۳ – گلندهای برنجی با رزوه استاندارد MPG) PG)

الف) توضیحات:
رزوه گلندهای MPG بر اساس استاندارد” Panzergewinde ” آلمان طراحی و ساخته شده است. این گلندها در ۱۱ سایز مختلف از PG7 تا PG63 می باشند که هر سایز، بازه قطری کابل مخصوص به خود را پوشش می دهد. گلندهای برنجی تنش زدایی شده، دارای لایه آبکاری نیکل می باشد. گلند های فلزی عمدتا در محیط بیرونی که بازه دمایی وسیعی را دارد، و دائما تحت اشعه ماوراء بنفش ) UV ( خورشید می باشد، مورد استفاده می باشد. روکش نیکل به کار رفته، از خوردگی و زنگ زدگی گلند جلوگیری می کند. همانطور که در تصویر مشخص است، گلندهای برنجی MPG دارای شش قسمت می باشد: “مهره تثبیت کننده”، “واشر آب بندی”، “بدنه”، “واشر محافظ کابل”، “چنگال” و “درپوش”.

اجزاء تشکیل دهنده گلند فلزی

ب) مشخصات:

  • استاندارد رزوه: (Panzergewinde (DIN 40430
  • جنس: بدنه از برنج (BS 2874 CZ121 Pb3) با آبکاری نیکل، واشر از استیل، واشر محافظ کابل از نئوپرن خود خاموش شونده
  • درجه حرارت کاری: مقاومت در برابر حرارت لحظه ای تا ۱۲۰ + درجه سانتی گراد و دمای متغیر در بازه زمانی طولانی مدت از ۴۰ – الی ۱۰۰ + درجه سانتی گراد
  • درجه حفاظت: IP68
شماتیمک گلند فلزی رزوه پی جی

ج) شیوه کد گذاری کالا:

شیوه کد گذاری گلند فلزی رزوه PG

۴ – گلندهای برنجی با رزوه استاندارد متریک (MMG)

الف) توضیحات:
رزوه گلندهای MMG بر اساس استاندارد واحد اندازه گیری استاندارد ISO ، یعنی متریک )میلی متر( طراحی و ساخته شده است. این گلندها در ۸ سایز می باشند که هر سایز، بازه قطری کابل مخصوص به خود را پوشش می دهد. گلندهای برنجی تنش زدایی شده، دارای لایه آبکاری نیکل می باشد. روکش نیکل به کار رفته، از خوردگی و زنگ زدگی گلند جلوگیری می کند. همانطور که در تصویر مشخص است، گلندهای برنجی MG دارای شش قسمت می باشد: “مهره تثبیت کننده”، “واشر آب بندی”، “بدنه و چنگال”، “واشر محافظ کابل” و “درپوش”.

اجزاء تشکیل دهنده گلند فلزی

ب) مشخصات:

  • استاندارد رزوه: متریک (میلیمتر)
  • جنس: بدنه از برنج (BS 2874 CZ121 Pb3) با آبکاری نیکل، واشر از استیل، واشر محافظ کابل از نئوپرن خود خاموش شونده
  • درجه حرارت کاری: مقاومت در برابر حرارت لحظه ای تا ۱۲۰ + درجه سانتی گراد و دمای متغیر در بازه زمانی طولانی مدت از ۴۰ – الی ۱۰۰ + درجه سانتیگراد
  • درجه حفاظت : IP68
شماتیمک گلند فلزی رزوه متریک
جدول سایز های گلند فلزی رزوه متریک

ج) شیوه کد گذاری کالا:

شیوه کد گذاری گلند فلزی رزوه MG
